Standart Pengkabelan EIA658 (cara pemasangan kabel UTP)

Baiklah kali ini saya akan memberikan sedikit dari pengetahuan saya mengenai standart pengkabelan EIA658 yaitu dari bagian bagian kabel UTP, urutan warna dari kabel UTP untuk (croos/straight), sampai dengan cara pemasangannya. Oke langsung saja kita ke materi pembahasannya cekidot :)

Bagian dari kabel UTP

Nah ini merupakan bagian dari kabel UTP yang perlu kalian ketahui sebelumnya, lalu kita ke bagian susunan dari warna warna kabel tersebut sebelum dipasang ke RJ 45

Susunan standart pengkabelan EIA654

{*} Straight

1. Putih-Orange
2. Orange
3. Putih-Hijau
4. Biru
5. Putih-Biru
6. Hijau
7. Putih-Cokelat

8. Cokelat

{*} Crossover

1. Putih-Hijau

2. Hijau

3. Putih-Orange

4. Biru

5. Putih-Biru

6. Orange

7. Putih-Cokelat

8. Cokelat

Yeah sudah tau kan sekarang mana kabel straight dan cross, perbedaannya adalah untuk kabel cross hanya bisa menghubungkan antara 2 device yang sama, sedangkan kabel straight dapat menghubungkan 2 device yang bebeda

Contoh penggunaan kabel straight yaitu:

Menghubungkan antara computer dengan switch

Menghubungkan computer dengan LAN pada modem cable/DSL

Menghubungkan router dengan LAN pada modem cable/DSL

Menghubungkan switch ke router

Menghubungkan HUB ke router.

Contoh penggunaan kabel crossover yaitu :

Menghubungkan 2 buah komputer secara langsung

Menghubungkan 2 buah switch

Menghubungkan 2 buah HUB

Menghubungkan switch dengan HUB

Menghubungkan komputer dengan router

Tabel Device

nah ini merupakan tabel contoh pemasangan kabel misalnya dari device HUB ke device SWITCH kita bisa memasangkan kabel Crossover, atau dari device SWITCH ke device ROUTER kita bisa menggunakan kabel Straight.

Oke sekarang kita menuju cara pemasangan kabel UTP nya

{*} Alat alat untuk memasang kabel UTP (Crossover)

- Tang Krimping (anda tidak perlu lagi menyediakan alat alat lainnya, karena tang krimping ini mempunyai multi fungsi)

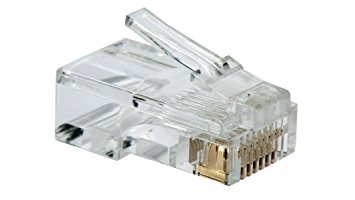

-RJ 45 (ini merupakan connector untuk menyambungkan ke slot device device yang tadi)

- Lan Taster (alat ini berfungsi untuk mengetes hasil dari pekerjaan kita)

Langkah 1 :

Kupaslah bagian outer jacket (bagian luar) kabel UTP sekitar 2cm sehingga nampak twisted pair (kabel yang berwarna).

Langkah 2 :

Lalu urutkanlah twisted pair tadi sesuai dengan urutan warna dibawah ini:

1. Hijau Putih

2. Hijau

3. Orange Putih

4. Biru

5. Biru Putih

6. Orange

7. Coklat Putih

8. Coklat

Langkah 3 :

Kalau sudah potonglah ujung kabel sampai sama rata satu sama lain supaya kita mudah memasukkannya ke dalam RJ 45

Langkah 4 :

Lalu masukkan kabel tadi ke dalam connector RJ 45 dengan hati hati sehingga semua bagian kabel tadi masuk sampai keujung dari RJ 45

Langkah 5:

Setelah itu masukkan kepala RJ 45 yang sudah terpasang kabel tadi ke dalam tang krimping yang sesuai dengan bentuk kepala RJ 45, lalu press lah tang krimping tadi sehingga semua kabel tadi merekat di dalam RJ 45

Langkah 6 :

Selesai, lalu coba lah mengetes hasil pekerjaan kalian tadi menggunakan Lan Taster dengan cara memasukkan kedua kepala kabel RJ45 ke dalam slot Lan Taster yang berbeda lalu hidupkan Lan Taster tadi, apabila urutan lampu Lan Taster menyala berurutan maka selamat!!! kalian berhasil memasang kabel UTP dengan benar.

ya mungkin kali ini cukup itu saja yang bisa sampaikan, next time saya akan mem post lagi sedikit pembelajaran dari saya untuk kalian. Oke semoga hari kalian menyenangkan :)
